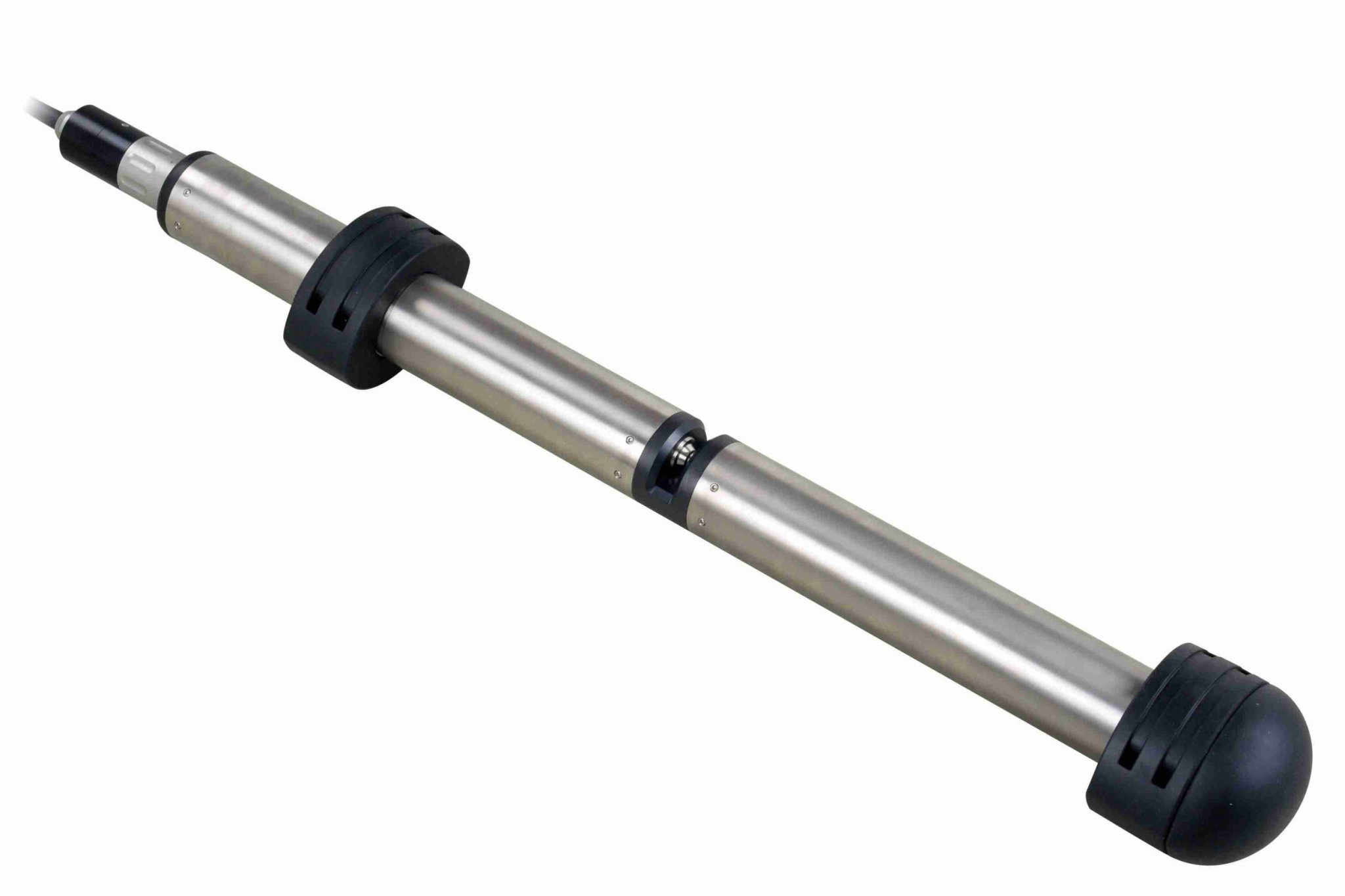

WTW 全光譜掃描系列COD/BOD/TOC/DOC/SAC/TSS/UVT/硝氮/亞硝氮光譜探頭
> 測量原理
不同于單個波長測試的原理，UV-VIS系列探頭采用256個檢測二極管，提供在紫外可見波段 (200 - 720nm,
UV-VIS探頭) 或紫外波段(200 - 390nm, UV探頭) 內的光譜測量，這樣光譜測量技術才能更準確區分硝氮、亞硝氮和COD等成分。通過光譜測量技術，探頭可以直接對介質中的各項碳、氮指標進行在線檢測。先進的光譜分析技
術從大量光譜數據中得出數學模型，應用于分析現場水樣光譜，進而得出測試參數濃度。用戶可根據具體應用需求 (入水口、曝氣池或出水口) 選擇不同算法以獲得最可靠的測量結果。寬波段范圍的優化補償能補償濁度對測量
的影響。
> 典型應用
用于干凈水體在線監測、污水處理廠過程入水口峰值監測、曝氣池精確曝氣優化、出水口有機碳、硝氮、亞硝氮和懸浮物等指標的現場在線監測。
> 優勢
內置超聲波清洗
如右圖所示，一體化探頭內置超聲波清洗裝置，能夠持續清除藍寶石測量視窗上的污垢。超聲波清洗系統從一開始就防止了灰塵附著和結垢，保證了連續測量的準確可靠。特殊環境，可另加空氣清洗配件。
堅固耐用 ?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?操作簡便? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?無備品備件
■ 探頭本體采用鈦和PEEK ? ? ? ? ? ■ 現場直接投放探頭 ? ? ? ? ? ? ? ■ 一體式結構
■ 自動防震保護 ? ? ? ? ? ? ? ? ? ? ? ? ?■ 無須采樣和預處理 ? ? ? ? ? ? ? ■ 無移動組件，內置三重
■ 可以用于腐蝕性介質 ? ? ? ? ? ? ? ?■ 實時顯示，響應迅速 ? ? ? ? ? ?■ 密封結構，無漏水危險
測試準確
■?零點的長期穩定性：全測試光譜范圍內自動漂移補償，無需常規調零，測試結果重復性高
■?測試與參比光對稱設計：完全相同的光學組件、光強度、光束數目、光學路徑長度保證高精度的測量
■?256個檢測二極管，進行256個波長測試，濁度修正和水體本底補償，無濁度干擾，更好地補償水質變化
■?根據水樣濃度自動調節光束數目，不會產生過飽和或過低的信號，多重保證測量數據準確性
運行成本低廉
■?無需常規維護
■?無需化學試劑
■?無需備用零件
?
技術指標 | |||||||||||
型號 | NitraVis 701 IQ (TS) | NitraVis 705?IQ (TS) | NiCaVis 705?IQ | NitraVis 701 IQ NI | NitraVis 705?IQ NI | NiCaVis 701?IQ?NI | NiCaVis 705 IQ?NI | CarboVis 701 IQ ( TS) | CarboVis 705?IQ ( TS) | NiCaVis 705 IQ SF | NiCaVis 705 IQ NI SF |
光程 | 1mm | 5mm | 5mm | 1mm | 5mm | 1mm | 5mm | 1mm | 5mm | 5mm | 5mm |
波長范圍 | 200-720 | 200-720 | 200-720 | 200-390 | 200-390 | 200-390 | 200-390 | 200-720 | 200-720 | 200-720 | 200-390 |
量程/分辨率 | |||||||||||
NO3-N (mg/l) | 0.0～ 150.0; 0.1 | 0.00～ 50.00;0.01 | 0.00～ 50.00;0.01 | 0.0～ 150.0;0.1 | 0.00～ 50.00;0.01 | 0.0～ 150.0;0.1 | 0.00～ 50.00;0.01 | 0.00～ 50.00;0.01 | 0.00～ 50.00;0.01 | ||
NO2-N (mg/l) | 0.00～ 75.00;0.01 | 0.00～ 25.00;0.01 | 0.00～ 75.00;0.01 | 0.00～ 25.00;0.01 | 0.00～ 25.00;0.01 | ||||||
COD (mg/l) | 0.0～ 800.0;0.1 | 0～20000 (總)/12500 (溶解);1 | 0.0～800.0 (總/溶解); 0.1 | 0～20000 (總)/12500 (溶解);1 | 0.0～800.0 (總/溶解); 0.1 | 0.0～800.0 (溶解); 0.1 | 0.0～800.0 (溶解); 0.1 | ||||
TOC (mg/l) | 0.0～ 500.0;0.1 | 0～20000;1 | 0.0～ 500.0;0.1 | 0～20000;1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 | ||||
DOC (mg/l) | 0.0～ 500.0;0.1 | 0～12500；1 | 0.0～ 500.0;0.1 | 0～12500;1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 | ||||
BOD (mg/l) | 0.0～ 500.0;0.1 | 0～8000;1 | 0.0～ 500.0;0.1 | 0～8000; 1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 | 0.0～ 500.0;0.1 | ||||
SAC254 (1/m) | 0.0～600.0 (總);0.1 | 0～5000 (總);1 | 0.0～600.0 (總);0.1 | 0～5000 (總)/3000 (溶解);1 | 0.0～600.0 (總/溶解);0.1 | 0.0～600.0 (總/溶解);0.1 | 0.0～600.0 (總); 0.1 | ||||
UVT254 (%) | 0.0～ 100.0;0.1 | 0.0～ 100.0;0.1 | 0.0～ 100.0;0.1 | 0.0～ 100.0;0.1 | 0.0～ 100.0;0.1 | 0.0～100.0 %(總/溶解); 0.1 | 0.0～100.0 (總);0.1 | ||||
（TS） | 0.00～ 20.00 ; 0.01 g/L | 0.0～ 900.0 ; 0.1mg/l | 0.00～ 15.00 ; 0.01g/L | 0.0～ 900.0 ; 0.1mg/l | 0.0～ 900.0 ; 0.1mg/l ? | ||||||
介質溫度 | 0℃～45℃ | ||||||||||
介質pH 范圍 | 4～12 | ||||||||||
流速范圍 | < 3 m/s | ||||||||||
準確性 | NO2～N, NO3～N：±3% 測試值±0.5mg/l；COD：±5% 測試值±2.5mg/l；TS：±5% 測試值±50mg/l | ||||||||||
校準曲線 | 內置工廠校準曲線，可用于不同處理工藝段的COD等監測 | ||||||||||
校準 | 1～2點校準。傳感器儲存原始校準數據和零點數據，控制器儲存用戶校準數據 | ||||||||||
清洗 | 具有超聲波自動清洗功能，有效避免污垢和污泥附著，維護成本低。特殊環境應用可以外加空氣清洗模塊 | ||||||||||
材質 | 傳感器本體：鈦，PEEK；測量窗口：藍寶石 | ||||||||||
防護等級 | IP68; 電防護等級III | ||||||||||
耐壓 | 1巴 | ||||||||||
功率 | 2020：8W; 28X：3.5W | ||||||||||
